सूज़ौ ब्लाउबर्ग मोटरन टेक्नोलॉजी कं, लिमिटेड चीन में ब्लाउबर्ग डीसी-f146b{{4}ec{5}v{6}}mm ec डुअल इनलेट सेंट्रीफ्यूगल ब्लोअर के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। यहां चीन में बने थोक उच्च गुणवत्ता वाले अनुकूलित उत्पाद खरीदने और हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। मूल्य परामर्श के लिए, हमसे संपर्क करें।
बुनियादी जानकारी
| नमूना | डी.सी | उत्पाद का प्रकार | ईसी डुअल इनलेट सेंट्रीफ्यूगल ब्लोअर |
| चरण | 1~ | रेटेड वोल्टेज | 115 वीएसी |
| वोल्टेज रेंज | 92-138 वीएसी | आवृत्ति | 50/60 हर्ट्ज |
| नाममात्र गति | 2400 ±5% आरपीएम | अधिकतम. इनपुट शक्ति | 115 W |
| अधिकतम. आगत बहाव | 1.6 A | ध्वनि का स्तर | 66 डीबी(ए) |
| परिवेश का तापमान | -25 से +60 डिग्री | प्रमाणन | सीसीसी, सीई, आरओएचएस |
| सुरक्षा | आईपी55 | इन्सुलेशन वर्ग | कक्षा बी |
तकनीकी विवरण
| DIMENSIONS | 229.5 × 277.3 × 229 मिमी | वज़न | 2 किग्रा |
| मोटर मॉडल | EC072AC115V115W | मोटर का आकार | 72 मिमी |
| प्ररित करनेवाला | प्लास्टिक, 59 ब्लेड | हवा के बहाव की दिशा | चारो ओर |
| ROTATION | दक्षिणावर्त, रोटर की ओर देखा गया | आवास/रोटर | फैला हुआ आवास/नीला पाउडर-लेपित रोटर |
| स्थापित करने की स्थिति | कोई भी पद | संचालन विधा | S1 सतत कर्तव्य |
| सहन करना | बॉल बियरिंग | केबल लंबाई | 260 ±20 मिमी |
| नमी | ऑपरेशन 5%-90% आरएच; भंडारण 5%-95% आरएच | भंडारण तापमान | -40 से +80 डिग्री |
| विद्युत सुरक्षा | 1 एस के लिए 1800 वीएसी/50 हर्ट्ज; 10 एमए से कम या उसके बराबर रिसाव; स्पर्श धारा 3.5 mA से कम या उसके बराबर | नियंत्रण | 0-10 वीडीसी/पीडब्लूएम |
| मोटर सुरक्षा | लॉक्ड रोटर, थर्मल, ओवर/अंडरवोल्टेज, ओवरकरंट और सॉफ्ट स्टार्ट | पेंच की ताकत | कक्षा 8.8 |
उत्पाद व्यवहार्यता
| 1 | चार्जिंग कॉलम | 9 | उपकरण शीतलन परियोजना |
| 2 | रसोई धुआं निकास प्रणाली | 10 | वेंटिलेशन यूनिट परियोजना |
| 3 | एफएफयू परियोजना | 11 | एएचयू परियोजना |
| 4 | कम्प्यूटर कक्ष शीतलन | 12 | वायु शोधक परियोजना |
| 5 | रेल ट्रांजिट एयर-कंडीशनिंग | 13 | हीट एक्सचेंजर परियोजना |
| 6 | बिजली के उपकरण | 14 | दूरसंचार कंटेनर परियोजना |
| 7 | फैनग्रिड परियोजना | 15 | डेटा सेंटर कूलिंग प्रोजेक्ट |
| 8 | वेंटिलेशन उपकरण परियोजना | 16 | औद्योगिक शीतलन प्रणाली |

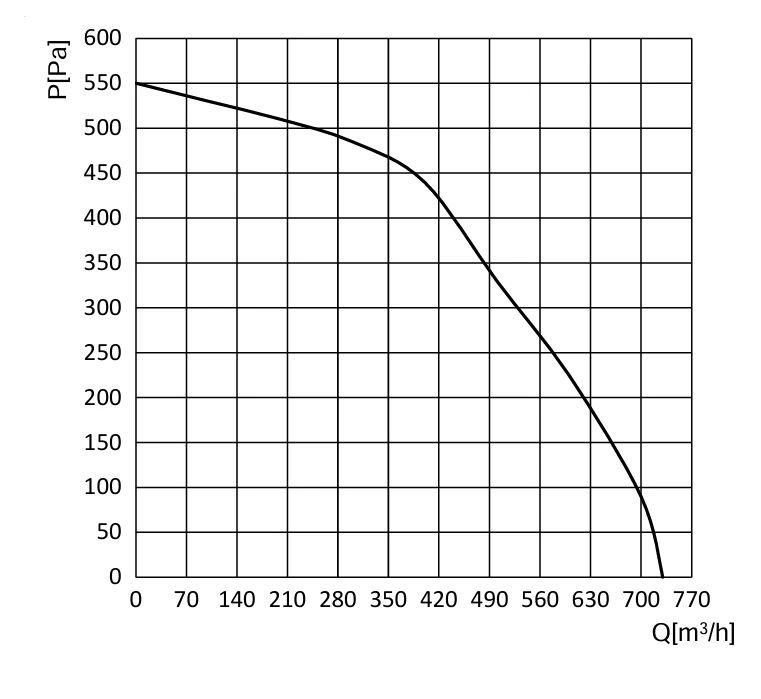

वायु प्रदर्शन
कुल मिलाकर आयाम
बिजली का संपर्क
| रेखा | कॉन. | पद का नाम | रंग | कार्य/असाइनमेंट |
| विद्युत लाइन | पीई | हरा/पीला | रक्षक पृथ्वी | |
| विद्युत लाइन | U1 | L | भूरा | मुख्य विद्युत आपूर्ति, लाइव कंडक्टर |
| विद्युत लाइन | U2 | N | नीला | मुख्य विद्युत आपूर्ति, तटस्थ कंडक्टर |
| नियंत्रण रेखा | U4 | +10 V | लाल | निश्चित 10 वीडीसी आउटपुट, ±5%, अधिकतम. 10 एमए; बाहरी उपकरण आपूर्ति; SELV |
| नियंत्रण रेखा | U5 | गति नियंत्रण | पीला | 0-10 वी/पीडब्लूएम इनपुट; अधिकतम पीडब्लूएम आयाम 10 वी; SELV |
| नियंत्रण रेखा | U6 | सिग्नल फीडबैक | सफ़ेद | टैक आउटपुट, 2 पल्स/क्रांति; आरडी सिग्नल के लिए अनुकूलन योग्य या परिवर्तनीय; SELV |
| नियंत्रण रेखा | U7 | जी.एन.डी | नीला | नियंत्रण इंटरफ़ेस के लिए संदर्भ भूमि; SELV |
गति नियंत्रण सेटिंग्स
| नियंत्रण विधि | संचालन की स्थिति |
| पूरी रफ्तार पर | लाल (+10 V) और पीले (गति-नियंत्रण) कंडक्टरों को छोटा करें। |
| 0-10 वीडीसी | मोटर 1.0 V से ऊपर शुरू होती है और 0.5 V से नीचे रुक जाती है। |
| पीडब्लूएम | आवृत्ति 1-10 kHz; अनुशंसित आयाम 10 V ±5%। मोटर 10% ड्यूटी से ऊपर शुरू होती है और 5% ड्यूटी से नीचे बंद हो जाती है। |
| तनाव नापने का यंत्र | 10 kΩ पोटेंशियोमीटर की अनुशंसा की जाती है। |
टिप्पणी
| 1 | वायरिंग आरेख के अनुसार बिजली और नियंत्रण कंडक्टरों को सख्ती से कनेक्ट करें। |
| 2 | सफ़ेद सिग्नल {{0}फीडबैक कंडक्टर को सीधे लाल कंडक्टर या बाहरी डीसी बिजली आपूर्ति से कनेक्ट न करें। |
| 3 | यदि ब्लोअर चालू नहीं होता है, तो गति नियंत्रण इनपुट की जांच करें। अप्रत्याशित शुरुआत से चोट को रोकें और ऊर्जावान रहते हुए रोटर को कभी न छुएं। |
| 4 | स्टार्टअप में कई सेकंड लग सकते हैं. ऊर्जावान या कम गति पर संचालन करते समय प्ररित करनेवाला या रोटर को न छुएं। |
| 5 | बिजली लगाने से पहले, सत्यापित करें कि मोटर और ब्लोअर असेंबली सुरक्षित रूप से स्थापित हैं। |
| 6 | बिजली केबल को न खींचे. क्षतिग्रस्त केबल को निर्माता द्वारा बदला जाना चाहिए। |
| 7 | मोटर को गिराएं या उससे टकराएं नहीं। |
| 8 | मोटर को न धोएं; नमी इन्सुलेशन प्रदर्शन को कम कर सकती है और सुरक्षा खतरा पैदा कर सकती है। |
| 9 | सहमत परिचालन शर्तों के बाहर उत्पाद का उपयोग करने से पहले निर्माता से परामर्श करें। |
| 10 | शटडाउन के बाद मोटर आवरण थोड़े समय तक गर्म रह सकता है। जलने से बचने के उपाय करें। |
| 11 | आवास को साफ रखें और स्थापना के दौरान मलबे को प्रवेश करने से रोकें। |
| 12 | प्रारंभिक ऑपरेशन से पहले, यह पुष्टि करने के लिए रोटर को हाथ से घुमाएं कि कोई टकराव, हस्तक्षेप या जाम तो नहीं है। |
| 13 | मोटर ब्लोअर का हिस्सा है और इसे इम्पेलर या लोड के बिना अकेले संचालित नहीं किया जाना चाहिए। |
| 14 | अनपैकिंग के बाद भंडारण के लिए, उत्पाद को दोबारा पैक करें और इसे -40 से +80 डिग्री, आरएच 95% से कम या उसके बराबर, संक्षारक गैसों से मुक्त साफ हवादार क्षेत्र में और फर्श से कम से कम 15 सेमी ऊपर रखें। |
| 15 | ब्लोअर को बच्चों की पहुंच से दूर स्थापित करें और बच्चों को इसे चलाने की अनुमति न दें। |
| 16 | निर्माता इस विनिर्देश की अंतिम व्याख्या सुरक्षित रखता है। |
जीवन और रखरखाव, वारंटी
| 1 | डिज़ाइन जीवन 50,000 घंटे है, जो 40 डिग्री पर जीवन धारण करने वाली गेंद द्वारा सीमित है। वास्तविक सेवा जीवन तापमान, आर्द्रता, स्थापना, भार और परिचालन वातावरण पर निर्भर करता है। |
| 2 | हर 3-6 महीने में ब्लोअर को साफ करें और उसका रखरखाव करें, ऑपरेटिंग वातावरण के लिए उपयुक्त रूप से समायोजित करें। |
| 3 | पूरे उत्पाद पर डिलीवरी की तारीख से दो साल की वारंटी शामिल है। उत्पाद की गुणवत्ता में खराबी को ठीक किया जाएगा या बदला जाएगा। अनाधिकृत तोड़-फोड़, अनुचित संचालन, मानवीय कार्रवाई, प्राकृतिक आपदा या अन्य अप्रत्याशित घटना से होने वाली क्षति को बाहर रखा गया है। |
डाउनलोड करना
DC-F146B-EC-V2 उत्पाद विशिष्टता.pdf
