ब्लौबर्ग बीएल-ए300सी-ईसी-07 300मिमी ईसी अक्षीय पंखा

सूज़ौ ब्लाउबर्ग मोटरन टेक्नोलॉजी कं, लिमिटेड चीन में ब्लाउबर्ग बीएल{{2}ए300सी{{4}ईसी-07 300मिमी ईसी अक्षीय पंखे के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। यहां चीन में बने थोक उच्च गुणवत्ता वाले अनुकूलित उत्पाद खरीदने और हमारे कारखाने से उद्धरण प्राप्त करने के लिए आपका स्वागत है। मूल्य परामर्श के लिए, हमसे संपर्क करें।

BL-A300C-EC-07 एक बाहरी रोटर मोटर वाला EC अक्षीय पंखा है। सत्यापित ऑपरेटिंग डेटा: 230 वीएसी, 50/60 हर्ट्ज, 2200 आरपीएम नाममात्र गति, 210 डब्ल्यू अधिकतम इनपुट पावर और आईपी55 सुरक्षा।

प्लॉट किया गया स्थिर दबाव वक्र लगभग 0-3,000 m³/h और 0-240 Pa को कवर करता है। वास्तविक परिचालन प्रदर्शन स्थापना स्थिति पर निर्भर करता है।

रूपरेखा आयामों में Ø300 पंखे का व्यास, Ø101/Ø75/Ø92 आयाम, 80 मिमी समग्र गहराई, 500 ±20 मिमी लीड लंबाई, 4 × M4 माउंटिंग होल (5 मिमी गहराई), 4 × M6 माउंटिंग होल (10 मिमी गहराई), और एक M4 ग्राउंडिंग होल शामिल हैं।

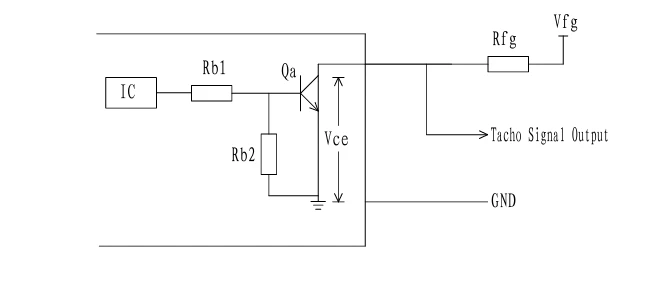

पंखा एक स्पीड आउटपुट सिग्नल प्रदान करता है, आउटपुट सिग्नल ड्राइंग अनुलग्नक के अंतर्गत देखें। वीएफजी और पुल अप रेसिस्टर ग्राहक द्वारा जुड़े हुए हैं। वीएफजी=(3-30) वीडीसी, आर 1000 × (वीएफजी) Ω से अधिक या उसके बराबर।

टिप्पणी

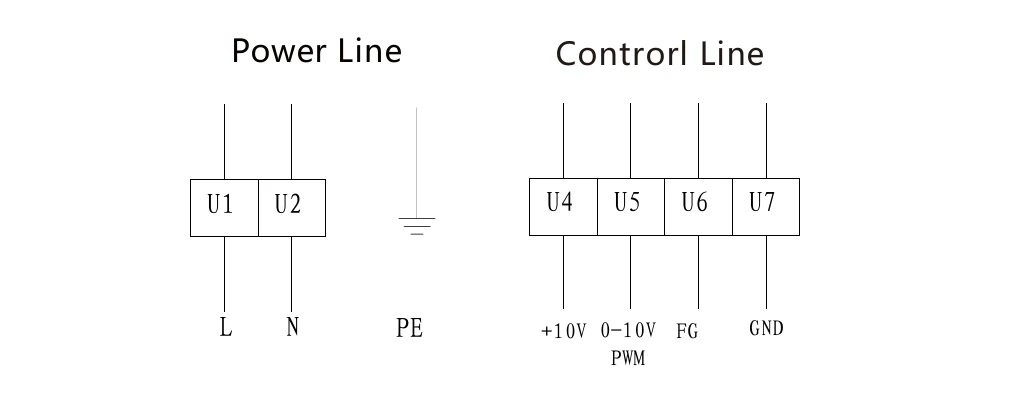

1. बिजली और नियंत्रण लाइनों को वायरिंग आरेख के अनुसार सख्ती से कनेक्ट करें।
2. सफेद सिग्नल तार को सीधे लाल सिग्नल तार या बाहरी डीसी आपूर्ति से न जोड़ें।
3. यदि बिजली चालू होने के बाद पंखा नहीं चलता है, तो गति जांचें, इनपुट वोल्टेज और कनेक्शन नियंत्रित करें।
4. बिजली चालू या कम गति पर संचालन के दौरान प्ररित करनेवाला या रोटर को न छुएं।
5. केवल योग्य कर्मियों को ही पंखा लगाना और रखरखाव करना चाहिए।
6. निर्माता के माध्यम से क्षतिग्रस्त बिजली केबल को बदलें।
7. मोटर को उसके प्ररित करनेवाला या लोड के बिना नहीं चलना चाहिए।
8. अनपैकिंग के बाद भंडारण के लिए, उत्पाद को दोबारा पैक करें और इसे एक साफ, हवादार, गैर-संक्षारक वातावरण में -40 डिग्री से +80 डिग्री और 95% आरएच से नीचे रखें।
9. उपयोग से पहले इस तकनीकी विशिष्टता को ध्यान से पढ़ें।

बीएल-ए300सी-ईसी-07 उत्पाद विशिष्टता.पीडीएफ
